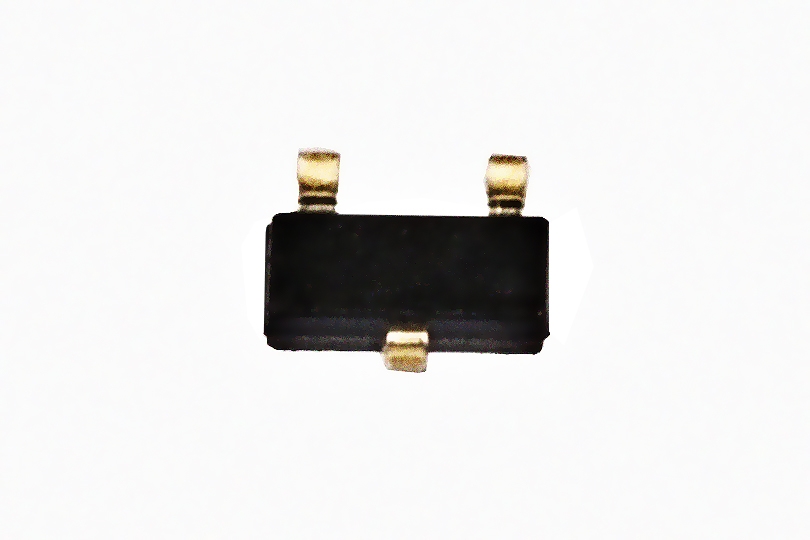

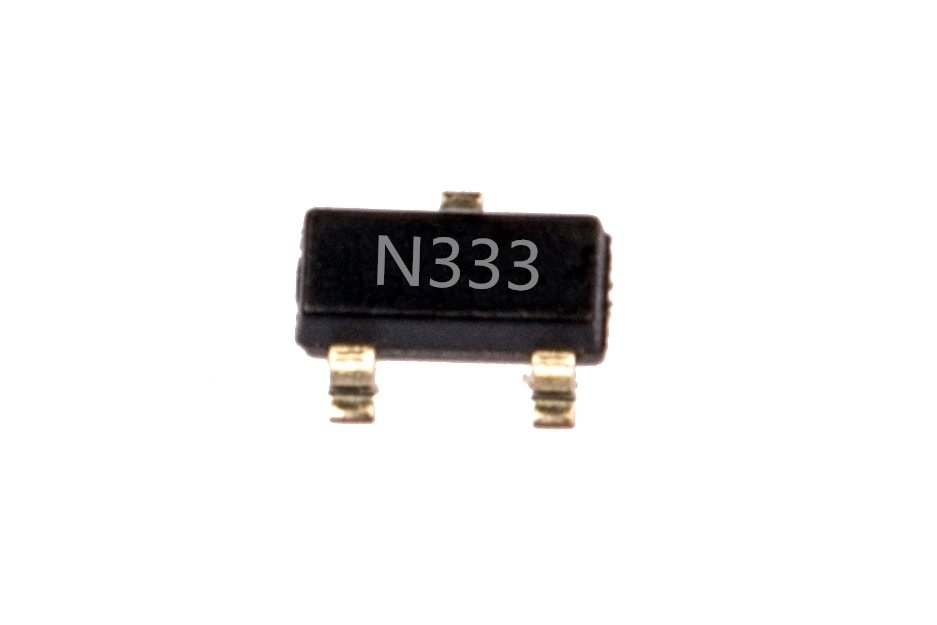

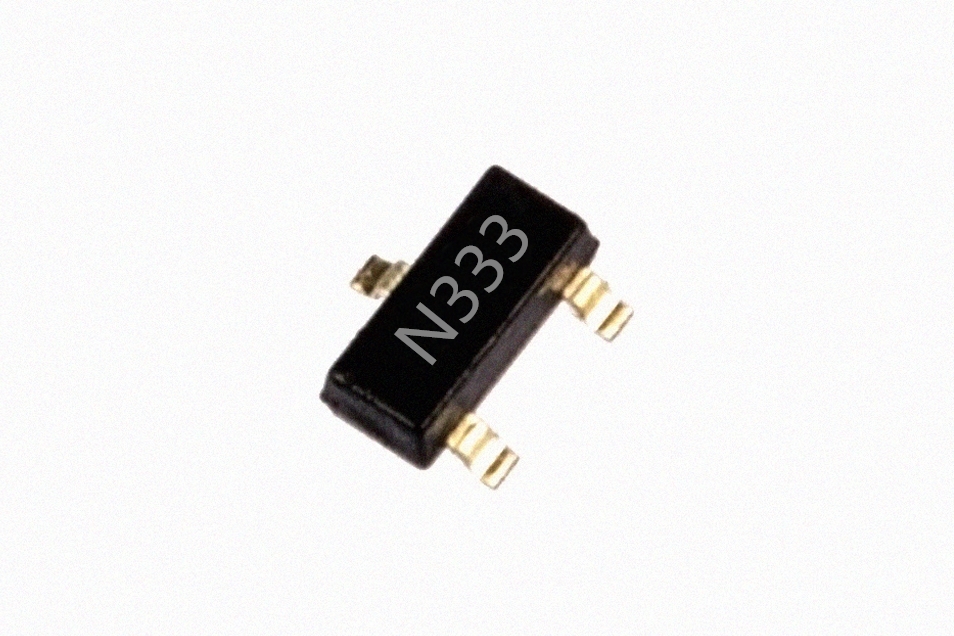

产品展示

产品参数

主要功能:采用CMOS工艺开发的高精度、低功耗电压检测集成电路

输入电压:1.15V-5.5V

输出电压范围:1.15V-5.5V

工作电流:4uA(VCC=3.7V)

封装形式:SOT23-3

检测阈值:2.5V/3.3V(下行)

阈值精度:2.5V/3.3V(±1%)

迟滞:*1.05%

延时:20us


概述:


CN61C系列电路是采用CMOS工艺开发的高精度、低功耗电压检测集成电路。本系列电路不需要外围元器件,从而提高了系统的可靠性,降低了系统的成本。CN61C系列电路在被检测的电源电压低于检测阈值时,RES管脚输出低电平;当电源电压大于检测阈值加上迟滞时,RES管脚输出高电平。本系列电路提供CMOS 输出或漏极开路输出两种 形式。CN61C系列电路采用3管脚的SOT23封装。


应用:


微处理器复位电路存储器电池备份电路

上电复位电路供电失效检测

系统电池寿命和充电电压监视波形整形电路




特点:


检测阈值精度:±2%

低功耗:4uA(VCC=3.7V)

工作电压范围:1.15V 到 5.5V

RES管脚在电源电压低至1.15V时仍能维持可靠输出

两种输出形式:CMOS输出和漏极开路输出

对短时间的电源突降有过滤功能

工作温度范围:-40°C to +85°C

采用SOT23-3封装
