产品参数

主要功能：5A四节锂电池充电管理集成电路

工作模式：开关式

电池种类：锂电池

电池数量：4

输出电压范围：0V-16.8V

输入电压范围：7.5V-28V

最大充电电流：5A

工作电流：1.95mA

太阳能供电：否

热调制：否

封装形式：TSSOP16

开关频率：300kHz

内置功率管：否

概述:

CN3706是PWM降压模式四节锂电池充电管理集成电路，独立对四节锂电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。

CN3706具有恒流和恒压充电模式，非常适合锂电池的充电。在恒压充电模式，CN3706将电池电压调制在16.6V，精度为±1%；在恒流充电模式，充电电流通过一个外部电阻设置。

对于深度放电的锂电池，当电池电压低于11.2V时，CN3706用所设置的恒流充电电流的15%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电结束。在充电结束状态，如果电池电压下降到16V时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3706自动进入睡眠模式。

其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。

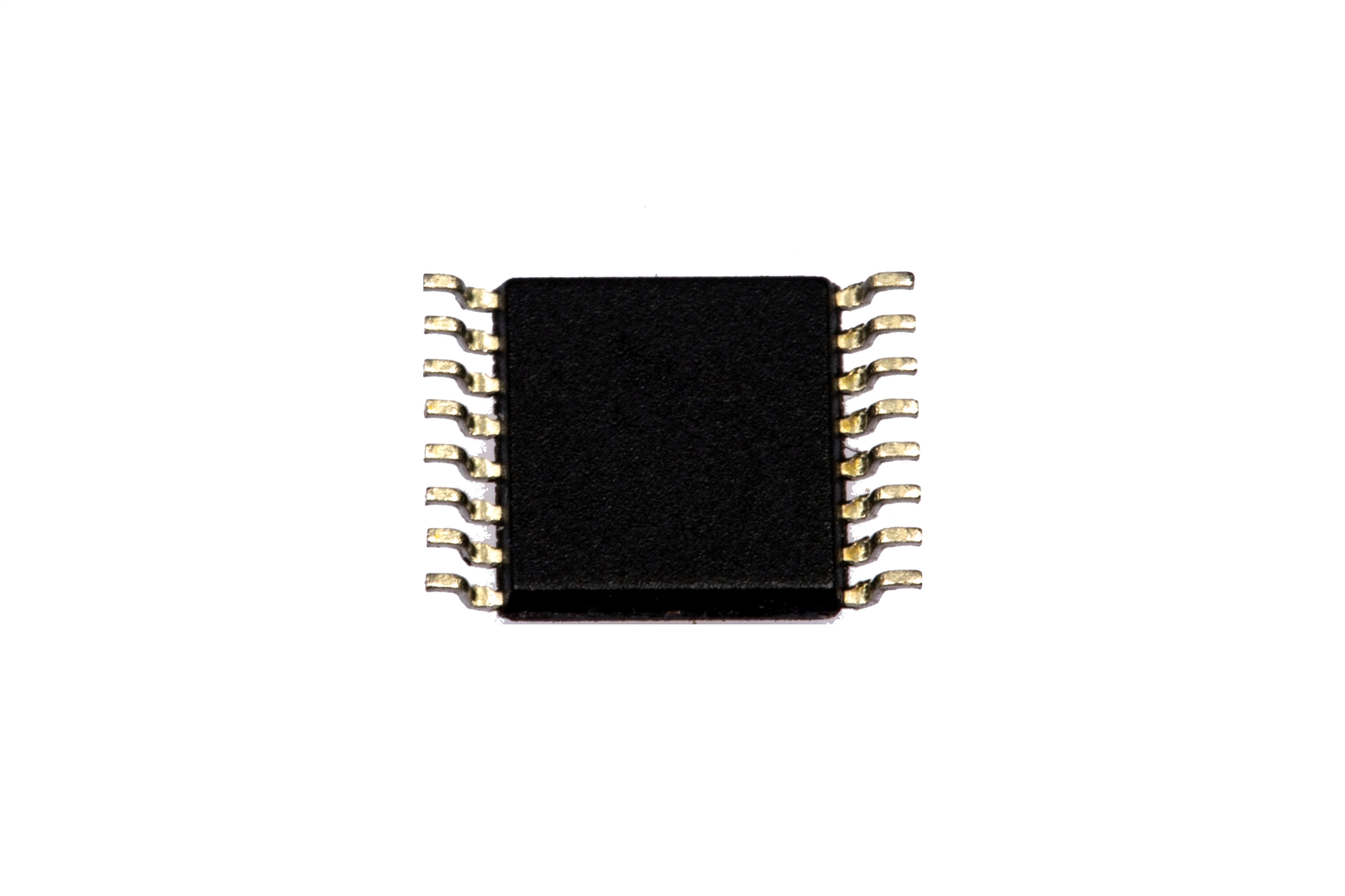

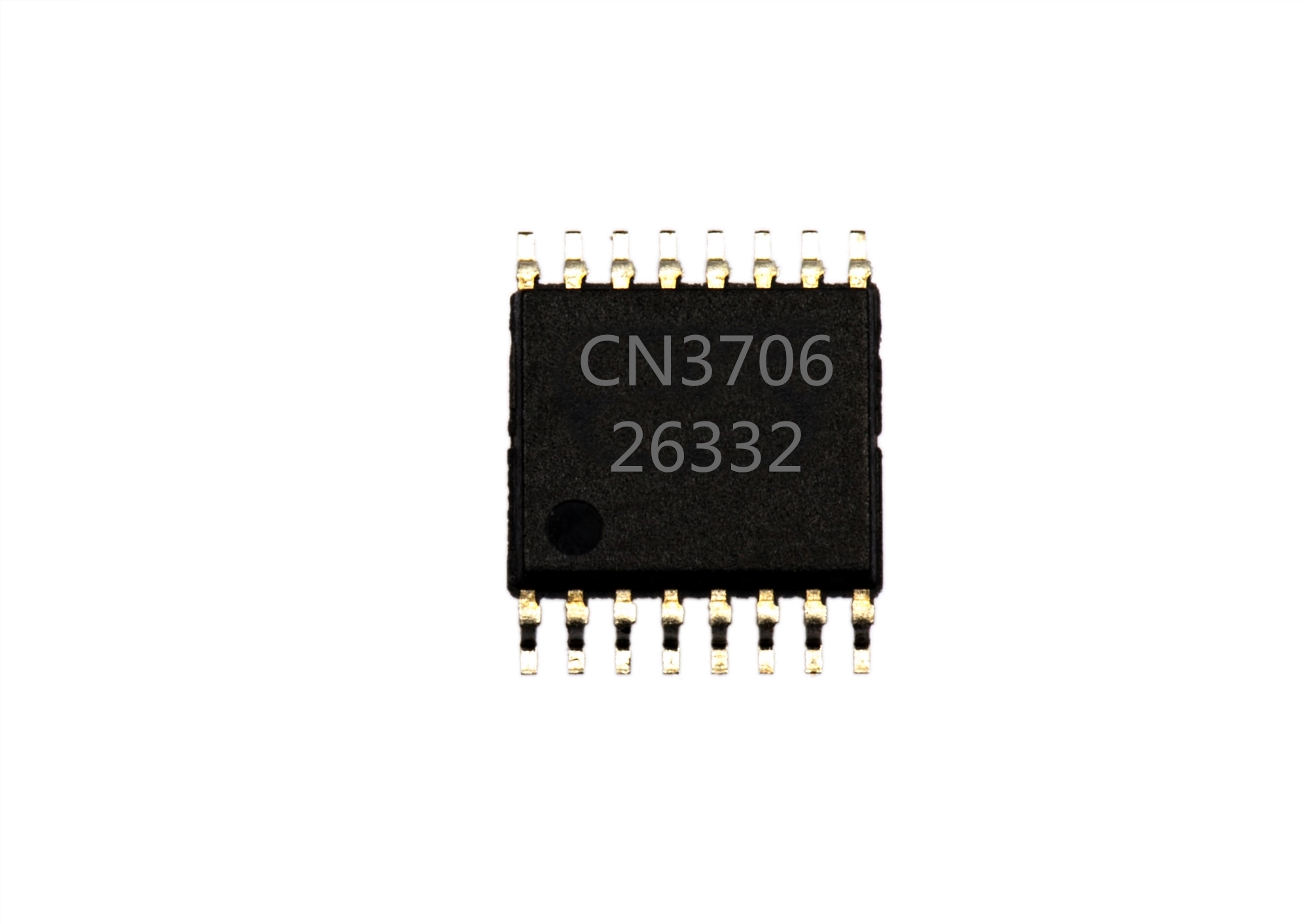

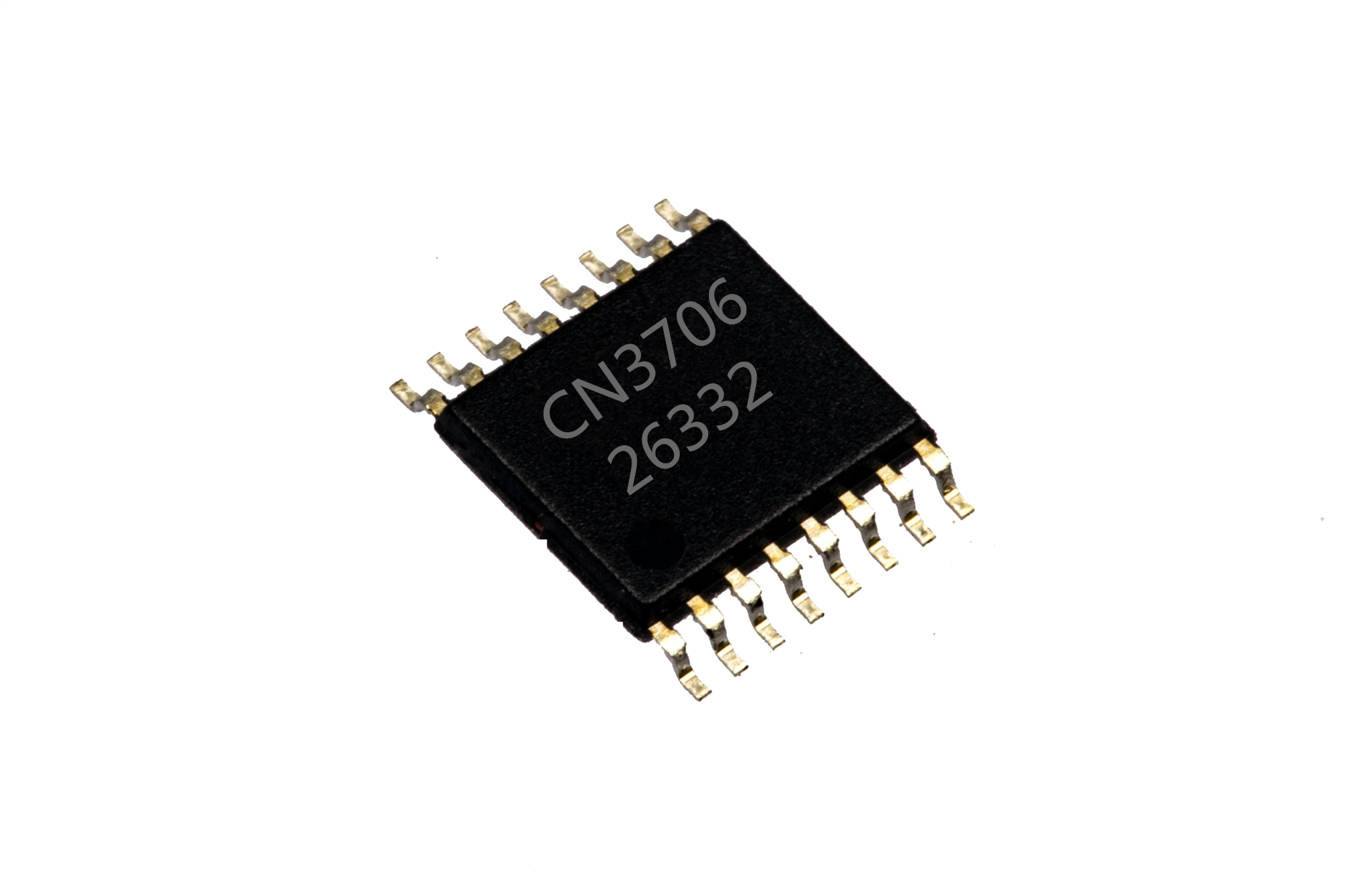

CN3706采用16管脚TSSOP封装。

应用:

l 笔记本电脑，上网本

l 航模，车模和船模等

l 备用电池应用

l 便携式工业和医疗仪器

l 电动工具

l 独立电池充电器

特点:

l 宽输入电压范围：7.5V 到28V

l 对四节锂电池完整的充电管理
