产品展示
产品参数
主要功能：PFM升压型四节锂电池充电控制集成电路
工作模式：开关式
电池种类：锂离子电池
电池数量：4
输出电压范围：0-16.8V
输入电压范围：≥4.5V
工作电流：380uA
太阳能供电：是
热调制：是
封装形式：eSOP8
最大输出功率：40W
内置功率管：否
概述：
CN3324是一款PFM升压型四节锂电池充电管理集成电路。 CN3324采用涓流，恒流和准恒压模式(Quasi-CVTM)对四节锂电池进行充电管理，内部集成有基准电压源，电感电流检测单元，控制电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。
当接通输入电源后，CN3324进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。当BAT管脚电压第一次达到16.8V(典型值)时，CN3324进入准恒压充电模式，以较小电流对电池充电。只有当BAT管脚电压第二次达到16.8V时，充电过程才结束，片外N沟道MOSFET保持截止状态。在充电结束状态，当BAT管脚电压下降到再充电阈值时，CN3324再次进入充电状态。CN3324最高工作频率可达1MHz，工作温度范围从－40℃到＋85℃。
其他功能包括输入电源自适应功能，符合JEITA标准的电池温度监测功能，电池过压保护，芯片过温保护，两个漏极开路状态指示输出端等。

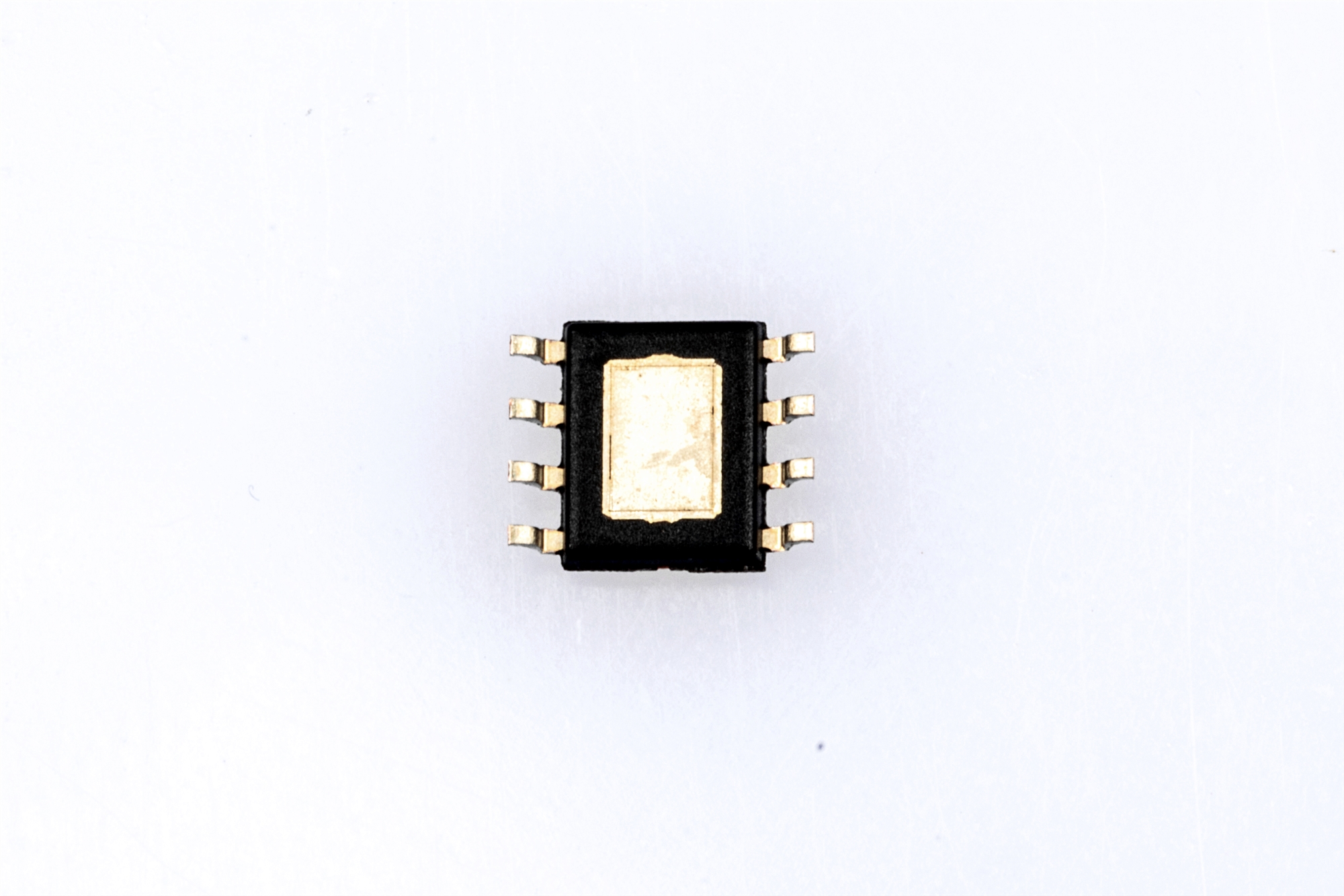

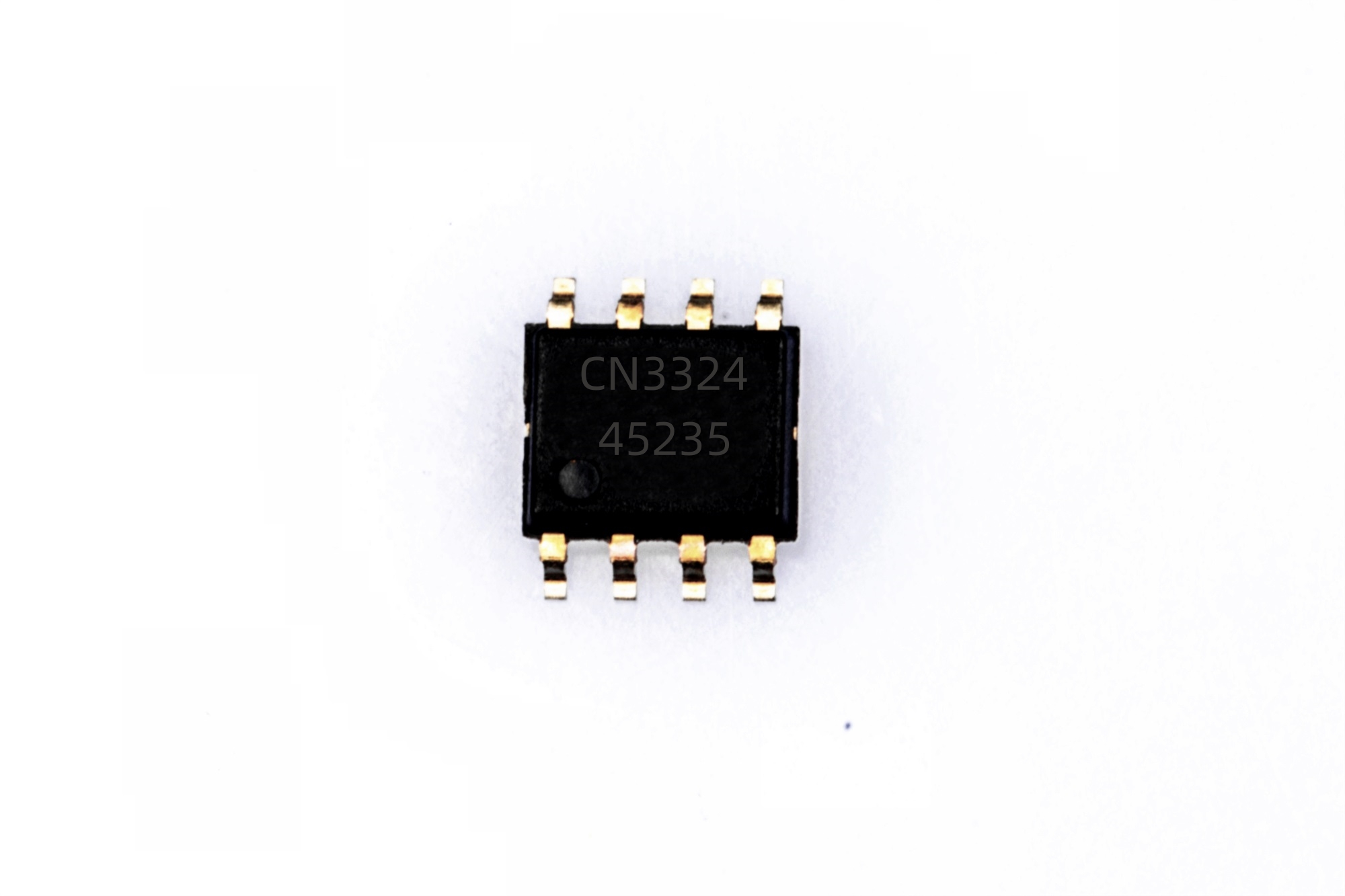

CN3324采用散热增强型8管脚小外形封装(eSOP8)。
应用：
l 四节锂电池充电管理
l 各种小家电
l POS机，音响等
特点：
l 最低工作电压：4.5V
l 输入电源自适应功能
l 工作电流：380微安@VIN=5V
l 电感电流检测
l 高达1MHz开关频率
l 准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
l 具有涓流，恒流和准恒压充电模式
l 自动再充电功能
l 高达40W输出功率
l 符合JEITA标准的电池温度监测功能
l 电池过压保护
l 芯片结温过温保护
l 两个漏极开路状态指示输出
l 工作温度范围：－40℃到85℃
l 散热增强型8管脚小外形封装(eSOP8)
l 产品无铅，满足rohs指令要求，不含卤素
