产品参数

主要功能：具有太阳能最大功率点跟踪功能的 6A降压型同步两节锂电池充电管理集成电路

工作模式：开关式

电池种类：锂电池

电池数量：2

输出电压范围：0V-8.4V

输入电压范围：6.5V-30V

最大充电电流：6A

工作电流：658uA

太阳能供电：是

热调制：是

封装形式：TSSOP16

开关频率：550kHz

内置功率管：否

概述:

CN3882是一款可使用太阳能供电的PWM降压模式两节锂电池充电管理集成电路，可独立对两节电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。

CN3882采用涓流，恒流和恒压充电模式，非常适合两节锂电池充电管理。恒压充电电压由CN3882内部的反馈电阻设定；在恒流充电模式，充电电流通过一个外部电阻设置。当用太阳能供电时，内部电路能够自动跟踪太阳能板的最大功率点，用户不需要考虑最坏情况，可最大限度地利用太阳能的输出功率，非常适合利用太阳能供电的应用。

对于深度放电的锂电池，当电池电压低于恒压充电电压的66.6%(典型值)时，CN3882用所设置的恒流充电电流的25%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的15%时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压的95.8%以下，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3882自动进入睡眠模式。

其它功能包括符合JEITA标准的电池温度监测，输入低电压锁存，防止电池电流倒灌，电池端过压保护和状态指示等。

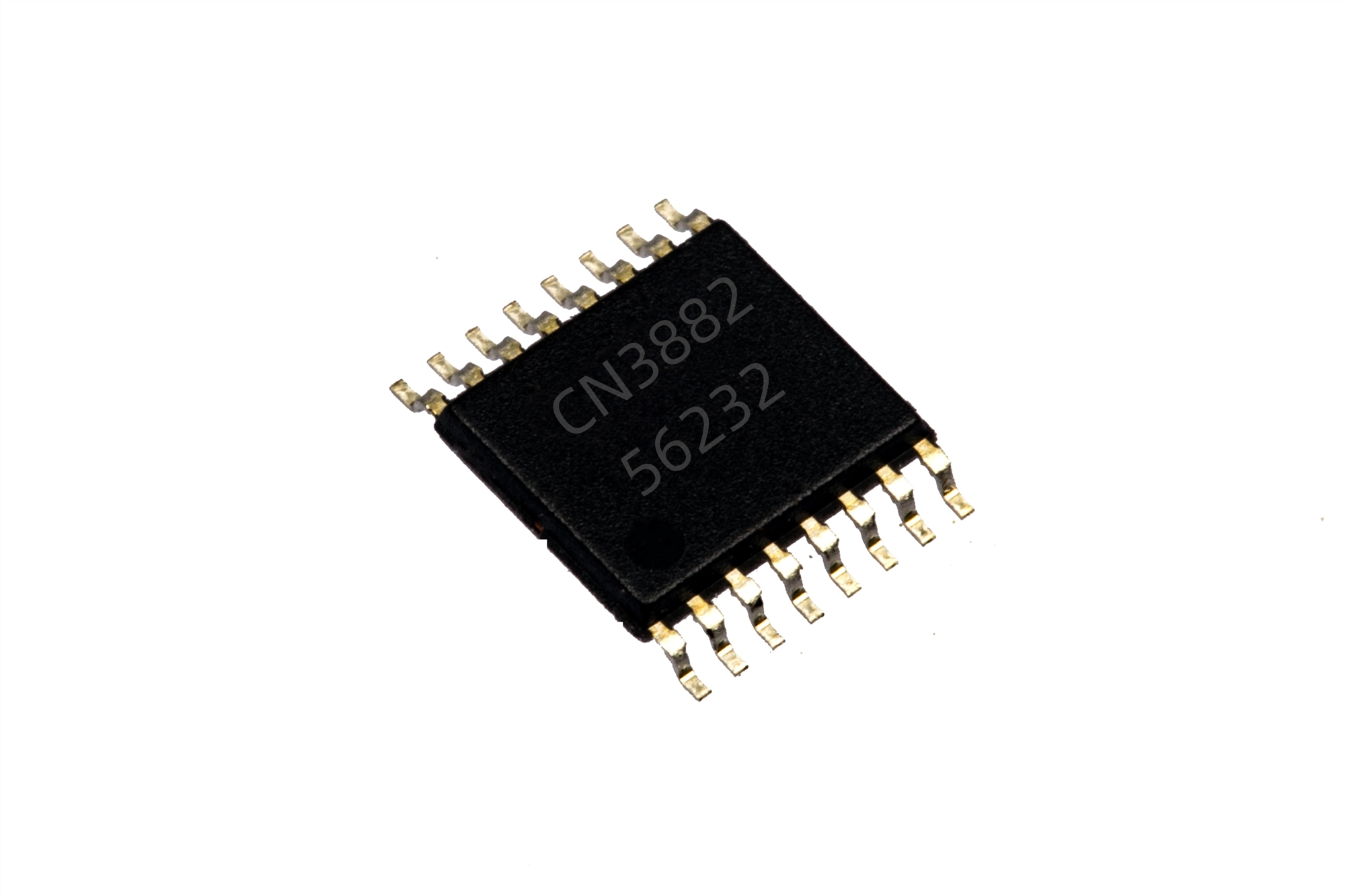

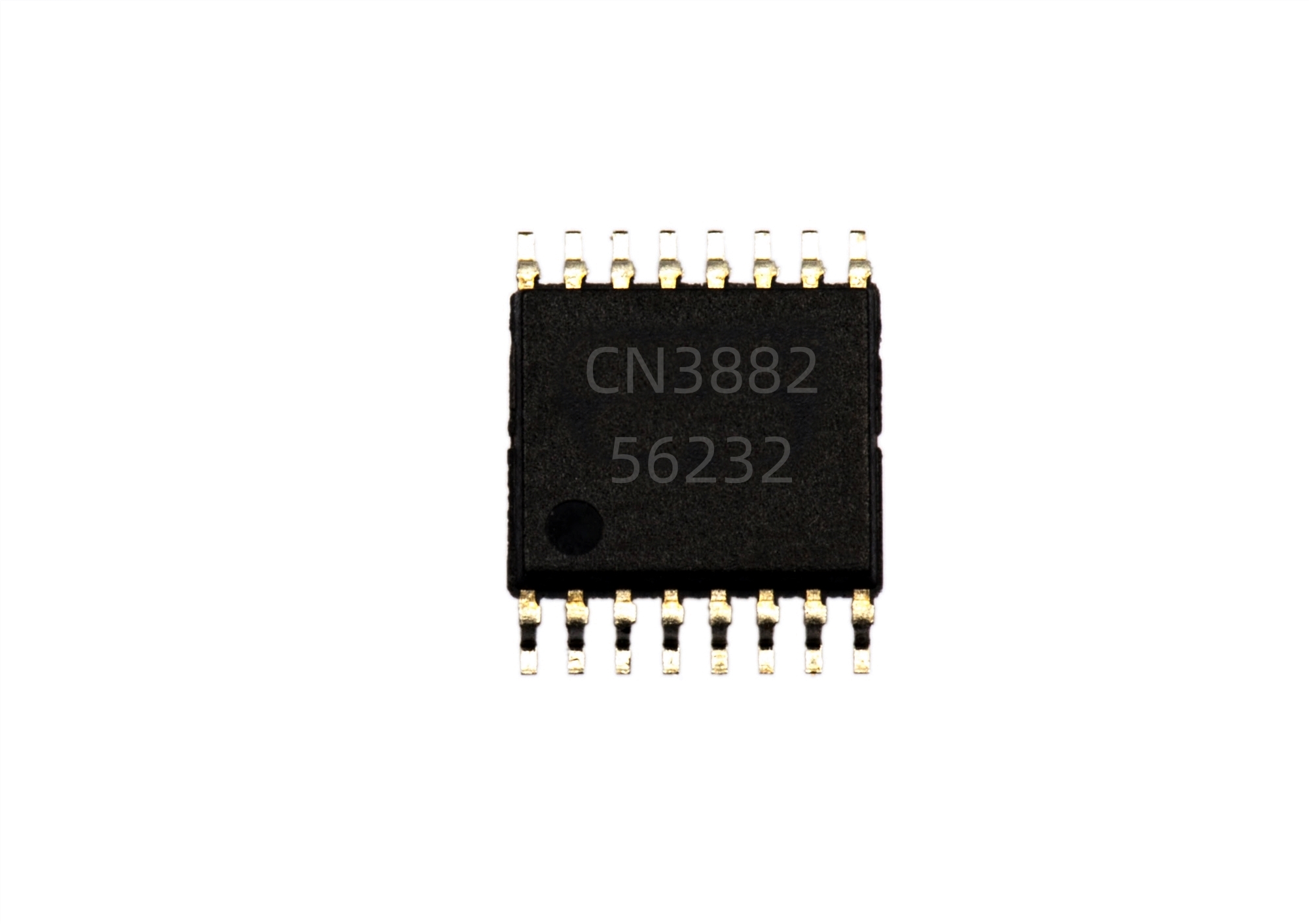

CN3882采用16管脚TSSOP封装(TSSOP-16)。

应用:

l  手持设备

l  备用电池应用

l  便携式工业和医疗仪器

l  电动工具

l  音响

l  两节锂电池充电管理



特点:

l  太阳能板最大功率点跟踪功能

l  对两节锂电池进行独立的充电管理

l  宽输入电压范围：6.5V 到30V

l  充电电流可达6A

l  开关频率550KHz，可使用小外形电感

l  恒压充电电压：8.4V±1%

l  恒流充电电流由外部电阻设置

l  对深度放电的电池进行涓流充电

l  支持100%占空比

l  自动再充电功能

l  两个状态指示输出端

l  符合JEITA标准的电池温度监测功能

l  软启动功能

l  当输入电源掉电或者输入电压低于电池电压时，自动进入睡眠模式

l  使用外部P沟道MOSFET防止电池电流倒灌

l  电池端过压保护

l  工作环境温度：－40℃ 到 ＋85℃

l  采用TSSOP-16 封装

l  产品无铅，满足Rohs，不含卤素
