产品参数

产品型号：CN36C

主要功能：过压保护控制

输入电压范围：≤32V

封装形式：SOT23-5

内置功率管：否

检测阈值：外部分压电阻网络设置

阈值精度：±1%

迟滞：3.6%

延时：1.2uS

概述:

CN36C过压保护控制集成电路通过控制外部P沟道MOSFET实现将脆弱的电子器件与输入电源的过冲电压隔离，使得脆弱的电子器件不会被输入电源的瞬间过冲电压损坏。输入电源上的过冲电压可能在输入电源上电瞬间，或者负载突然断开等情形下出现。

CN36C内部包括高精度电压源，振荡器，定时器，过压比较器，电源欠压比较器和控制电路单元。CN36C的过压保护阈值通过外部分压电阻网络设置，电源欠压阈值是3.43V (典型值)。当IN管脚电压大于过压保护阈值，或者输入电源电压小于欠压阈值，CN36C的GATE管脚输出高电平，关断外部P沟道MOSFET，将负载和输入电源断开，所以不会对负载造成损坏。

CN36C的内部控制电路可以快速关断和缓慢导通外部P沟道MOSFET。快速关断可以将负载与过冲电压快速隔离；缓慢导通可以控制负载的浪涌电流，实现了对负载的有效保护。

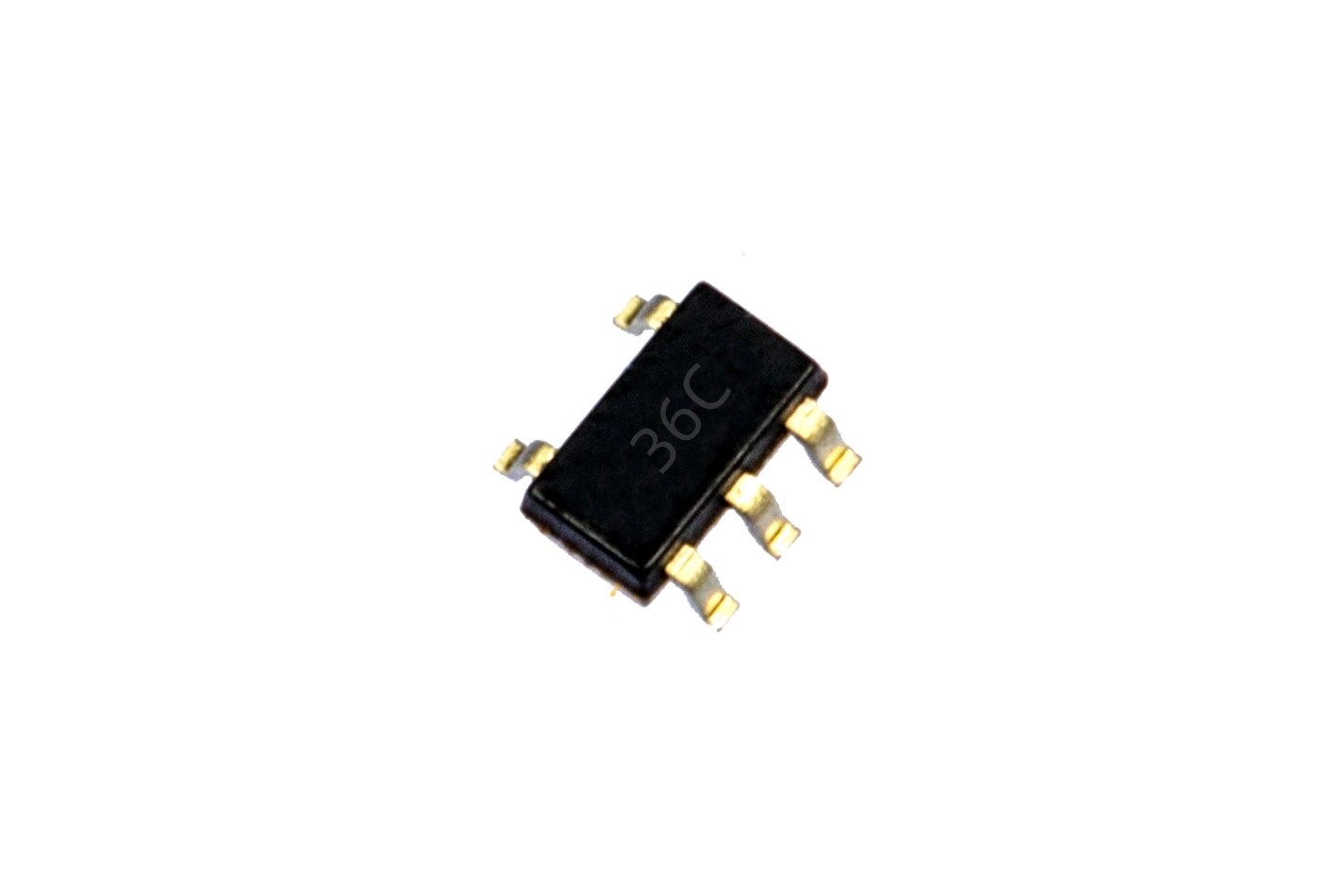

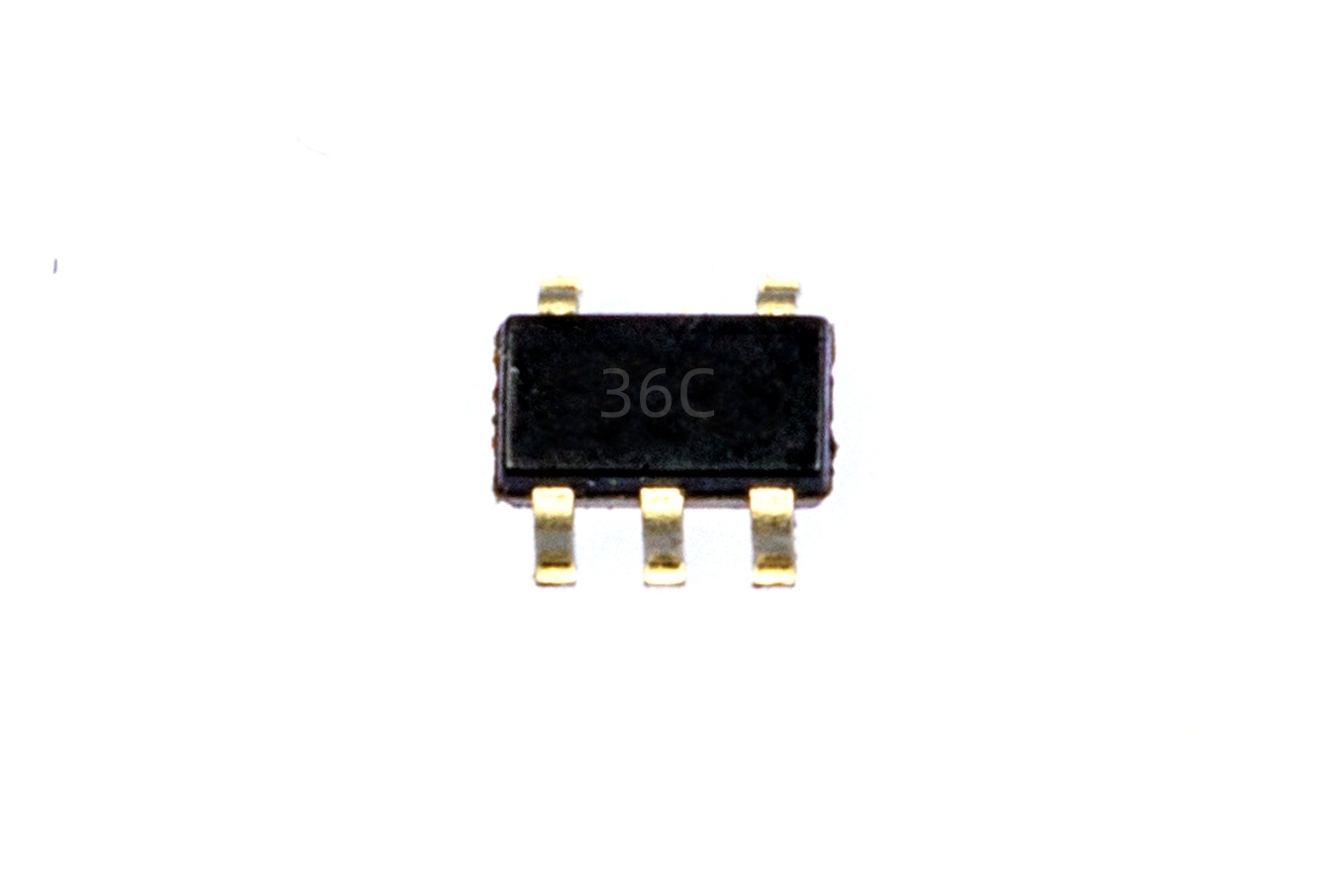

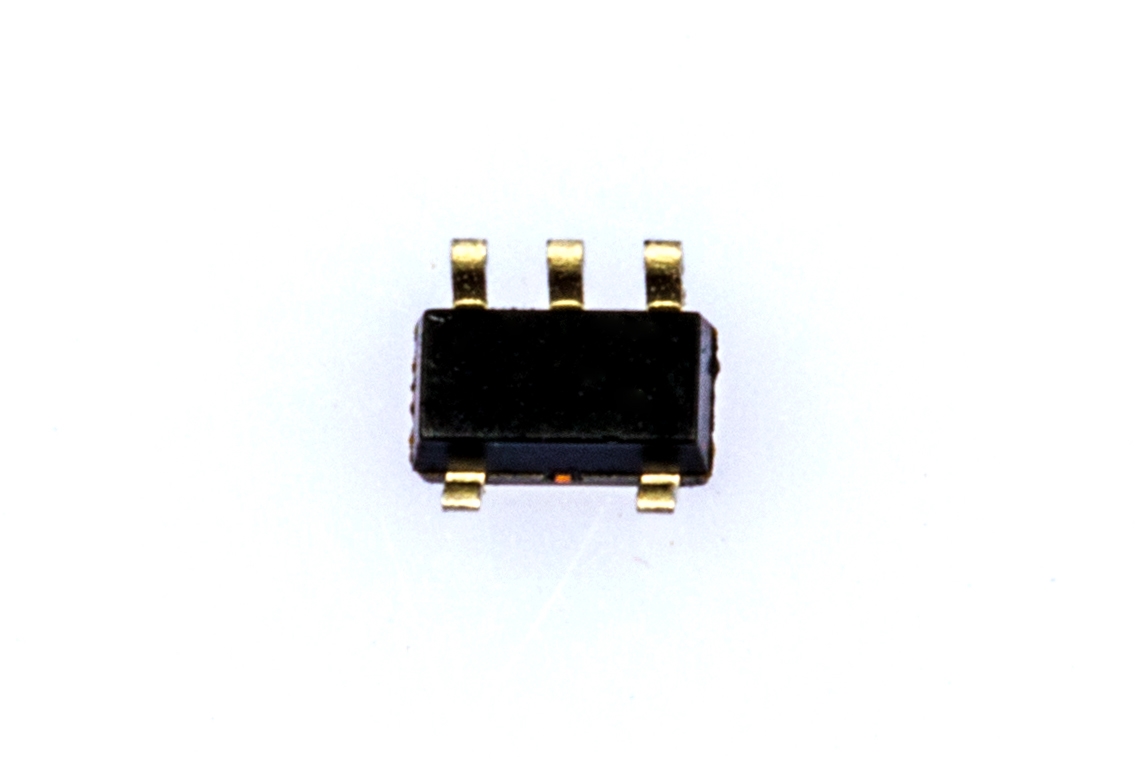

CN36C采用5管脚SOT23封装(SOT23-5)。

应用:

l  小家电

l  便携式装置

l  医疗仪器

l  音响系统

特点:

l  输入电压高达32V

l  过压保护阈值：外部分压电阻网络设置

l  电源欠压阈值：3.43V（典型值）

l  工作电流：88uA@VIN=12V

l  GATE管脚驱动外部P沟道MOSFET

l  过压保护关断时间： 1.2uS (GATE管脚与VIN管脚之间电容2nF)

l  GATE管脚高电平：VIN

l  GATE管脚低电平：(VIN‒10.3)V，最低0V

l  工作温度范围：－40℃ to 85℃

l  采用5管脚SOT23封装(SOT23-5)

产品无铅，满足rohs指令要求，不含卤素
