产品参数

主要功能：10.8%固定迟滞的低功耗电池电压检测集成电路

输出电压范围：3.5V to 32V

输入电压范围：3.5V to 32V

工作电流：6uA@VCC=15V

封装形式：SOT23-5

检测阈值：外部电阻设置

阈值精度：下行：±1%，上行：2.8%

迟滞：10.8%

延时：25ms

概述

CN319是一款10.8%固定迟滞的低功耗电压检测芯片，特别适合多节镍氢电池，多节磷酸铁锂电池和多节铅酸电池的电压检测应用。

CN319的电源端检测阈值通过外部电阻分压网络设置。当SNS管脚电压小于下行阈值时，CN319的管脚输出低电平；当被监测电压大于上行阈值持续时间超过延时t_D（最小15毫秒）时，CN319的管脚输出高阻态。下行阈值和上行阈值的电压差即是迟滞。迟滞可以消除由于被检测电源噪声或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。

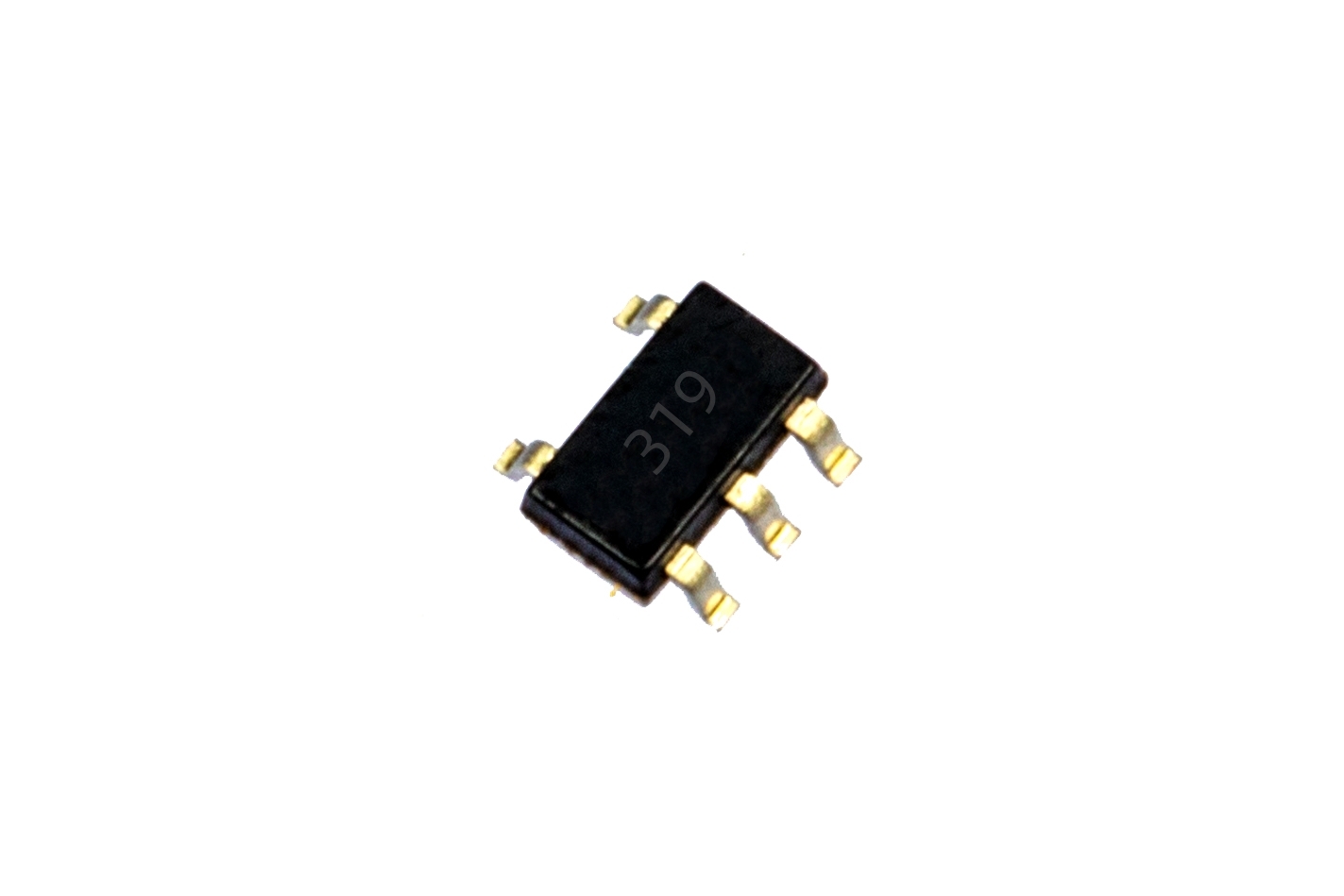

CN319采用5管脚SOT23封装，工作环境温度为-40°C ~ +85°C。



应用

l  电池供电系统

l  多节镍氢电池电压检测

l  多节磷酸铁锂电池电压检测

l  多节铅酸电池电压检测

特点

l  宽输入电压范围：3.5V to 32V

l  工作电流：6uA@VCC=15V

l  SNS管脚下行阈值检测精度：±1%

l  SNS管脚上行阈值检测精度：±2.8%

l  迟滞为下行阈值的10.8%

l  上电有效输出延时：25毫秒（典型值）

l  对短时间被检测电压的瞬态变化过滤功能

l  NMOS漏极开路(Open Drain)输出，可以直接连接到单片机或者控制外部MOSFET

l  工作环境温度范围：－40°C 到 ＋85°C

l  采用5管脚SOT23封装

l  产品无铅，满足rohs指令，不含卤素
