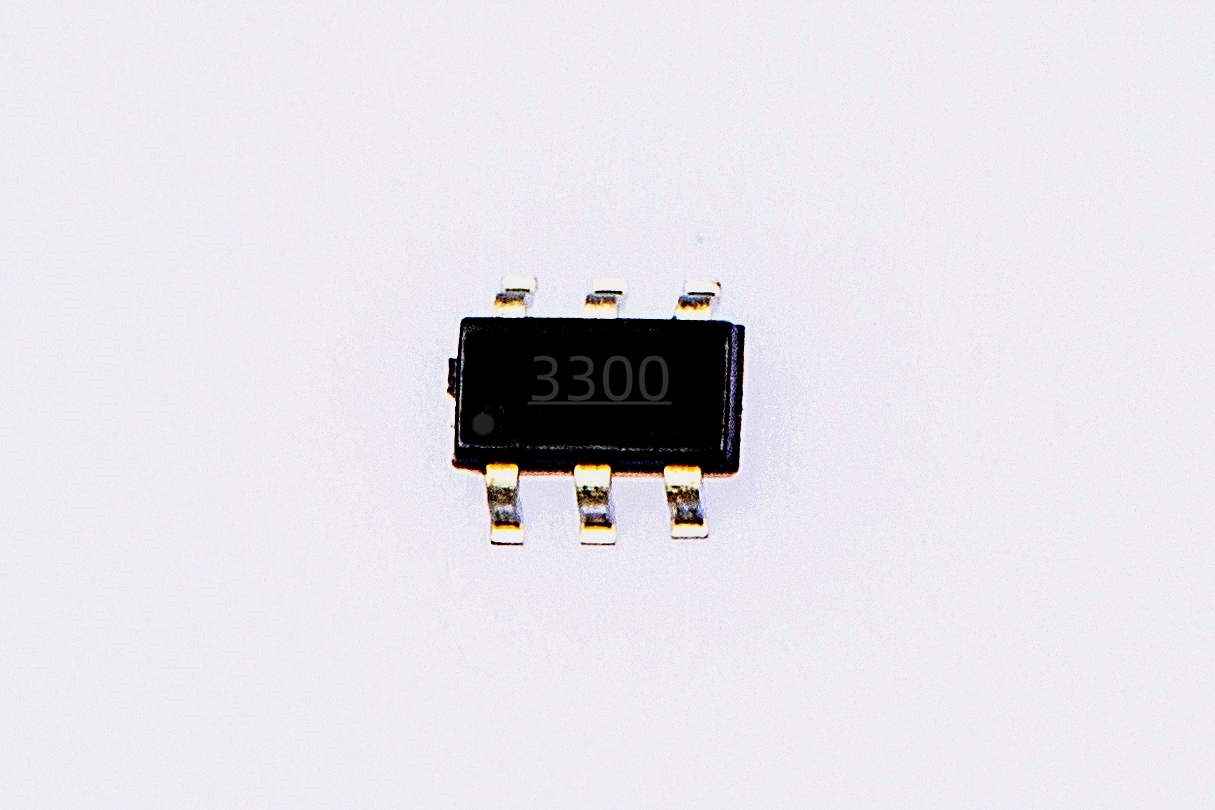

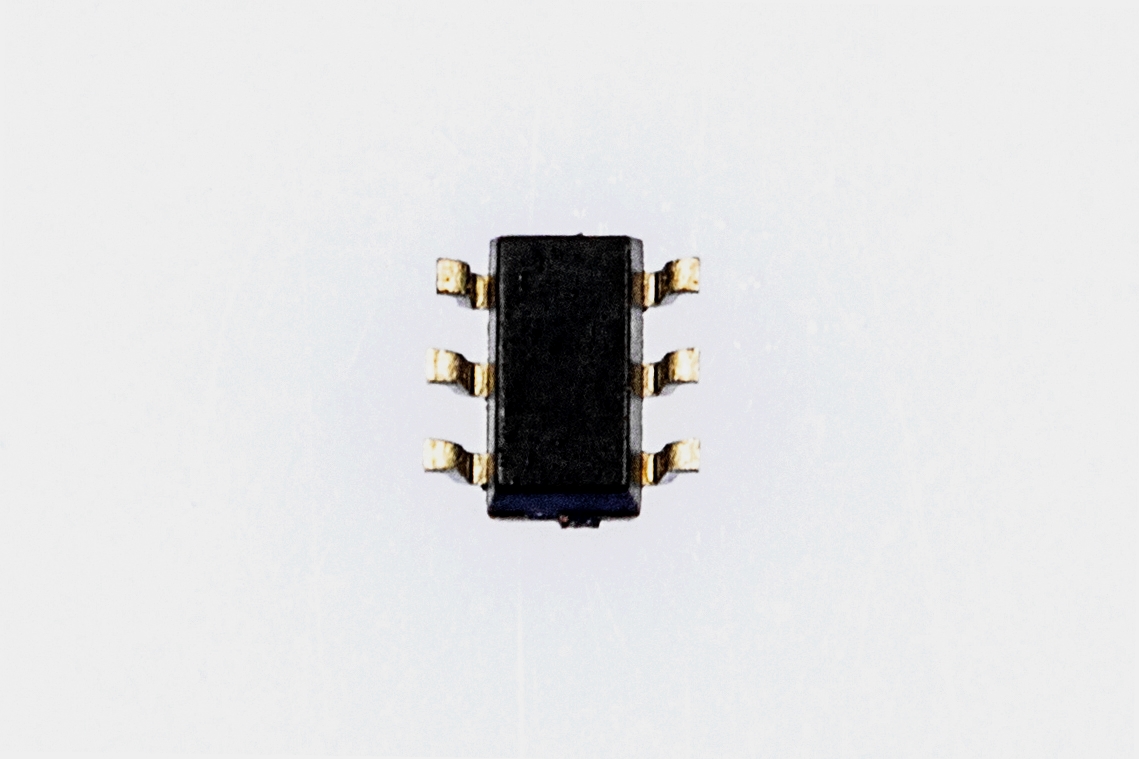

产品展示

产品参数

主要功能:PFM升压型电池充电控制集成电路

工作模式:开关式

电池种类:锂电池,磷酸铁锂电池

电池数量:多节

输出电压范围:大于5V

输入电压范围:4V-28V

工作电流:515uA

太阳能供电:

热调制:

封装形式:SOT23-6

最大输出功率:25W

开关频率:最高1MHz

内置功率管:


概述:

CN3300是一款工作于4V28VPFM升压型电池充电控制集成电路。 CN3300内部集成有基准电压源,+5V电压调制单元,电感电流检测单元,电池电压检测电路和片外N沟道MOSFET驱动电路等,具有外部元件少,电路简单等优点。

当接通输入电源时,CN3300进入充电状态,控制片外N沟道MOSFET导通,电感电流上升,当上升到外部电流检测电阻设置的上限时,片外N沟道MOSFET截止,电感电流下降,电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时,片外N沟道MOSFET再次导通,如此循环。电池电压通过电阻分压网络反馈到FB管脚,当FB管脚电压达到1.205V(典型值)时,充电过程结束,片外N沟道MOSFET保持截止状态。当FB管脚电压下降到再充电阈值时,CN3300再次进入充电状态。CN3300最高工作频率可达1MHz,工作温度范围从-40℃到+85℃。

CN3300采用6管脚的SOT23封装。







应用:

l  锂电池充电控制

l  磷酸铁锂电池充电控制

l  铅酸电池充电控制

l  独立充电器

特点:

l  输入电压范围:4V 28V

l  电感电流检测

l  电池电压监测

l  高达1MHz开关频率

l  自动再充电功能

l  高达25W输出功率

l  5V5mA内部稳压器

l  工作温度范围:-40℃到85

l  6管脚SOT23封装

l  产品无铅,满足rohs指令要求,不含卤素
