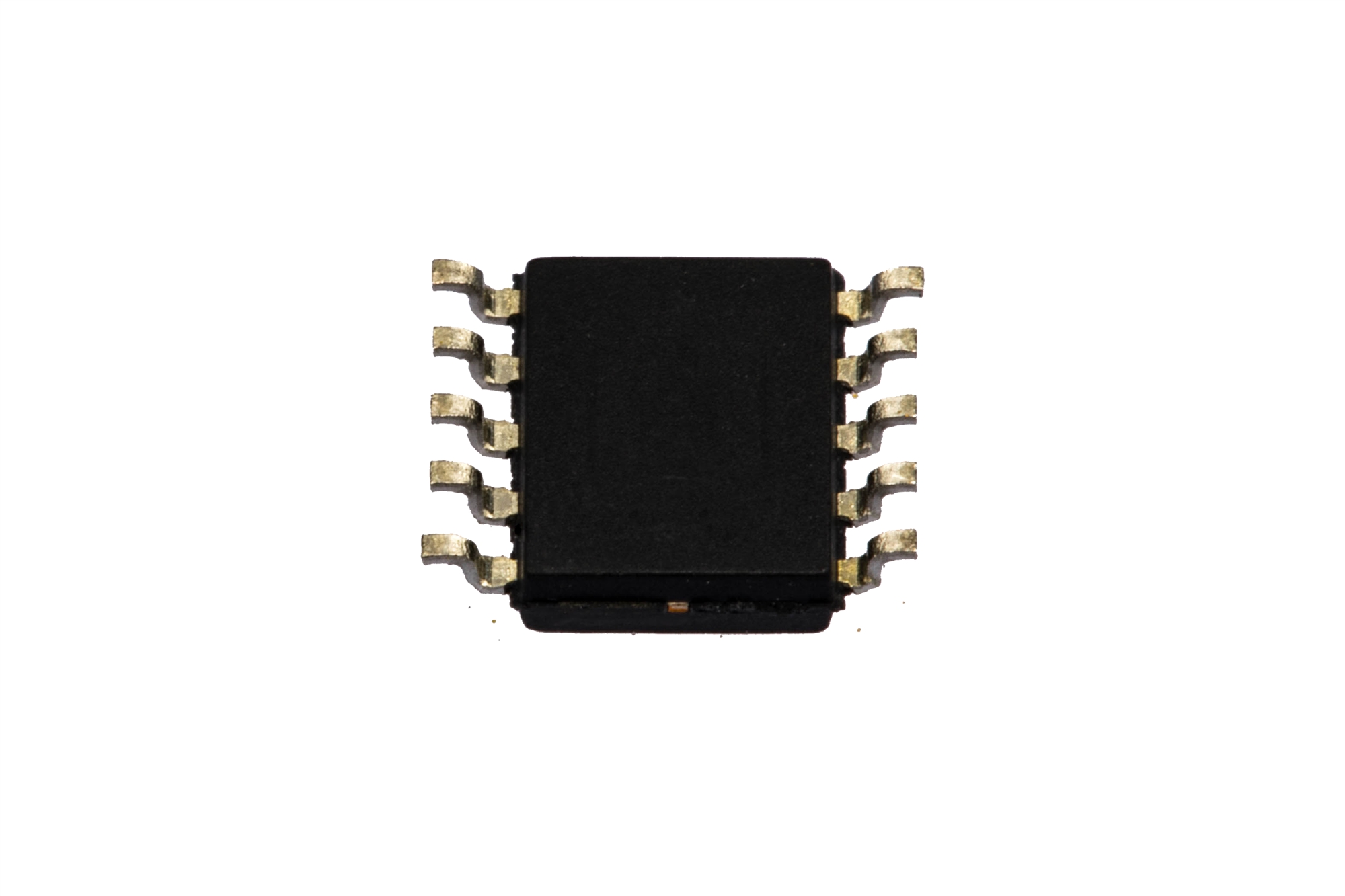

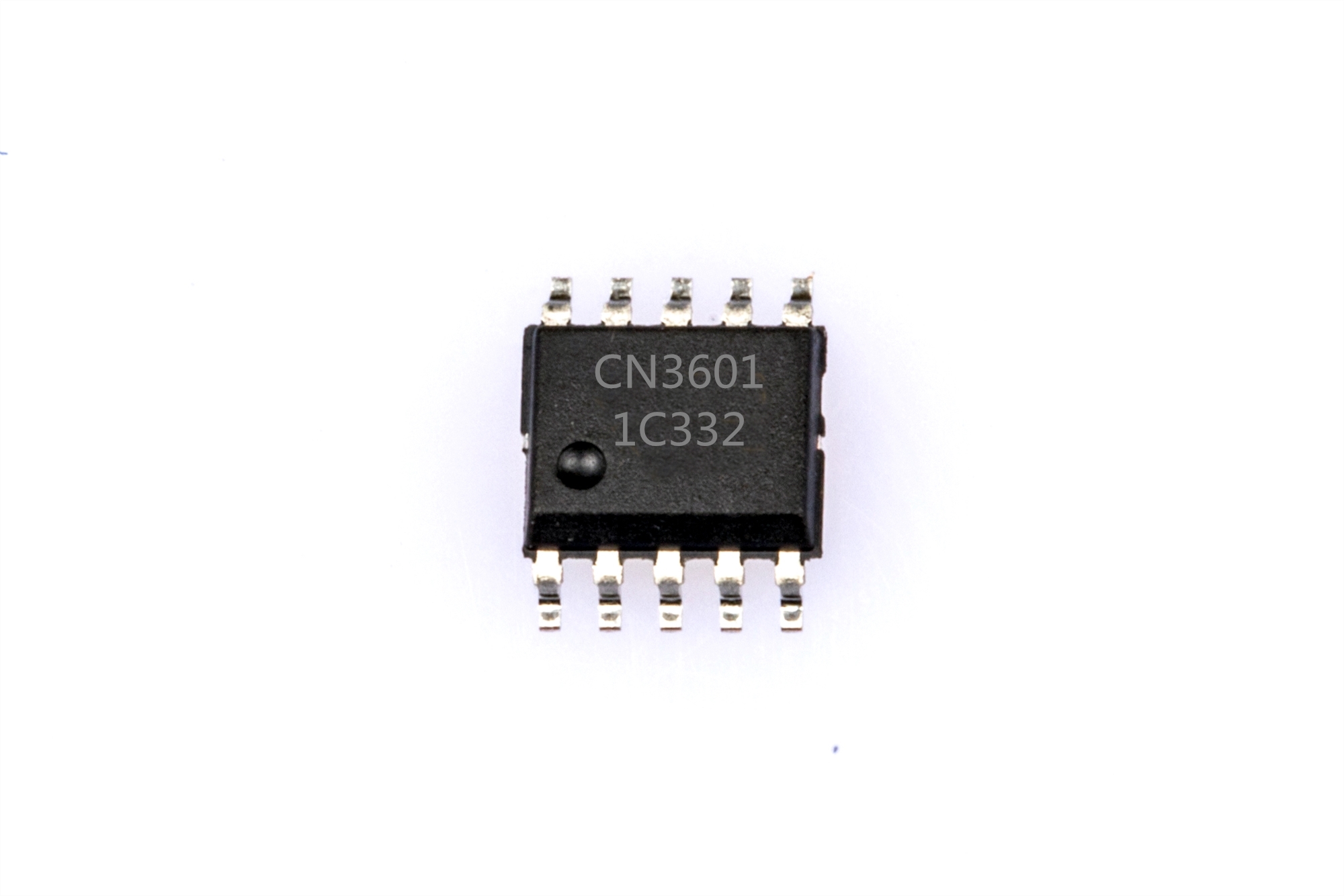

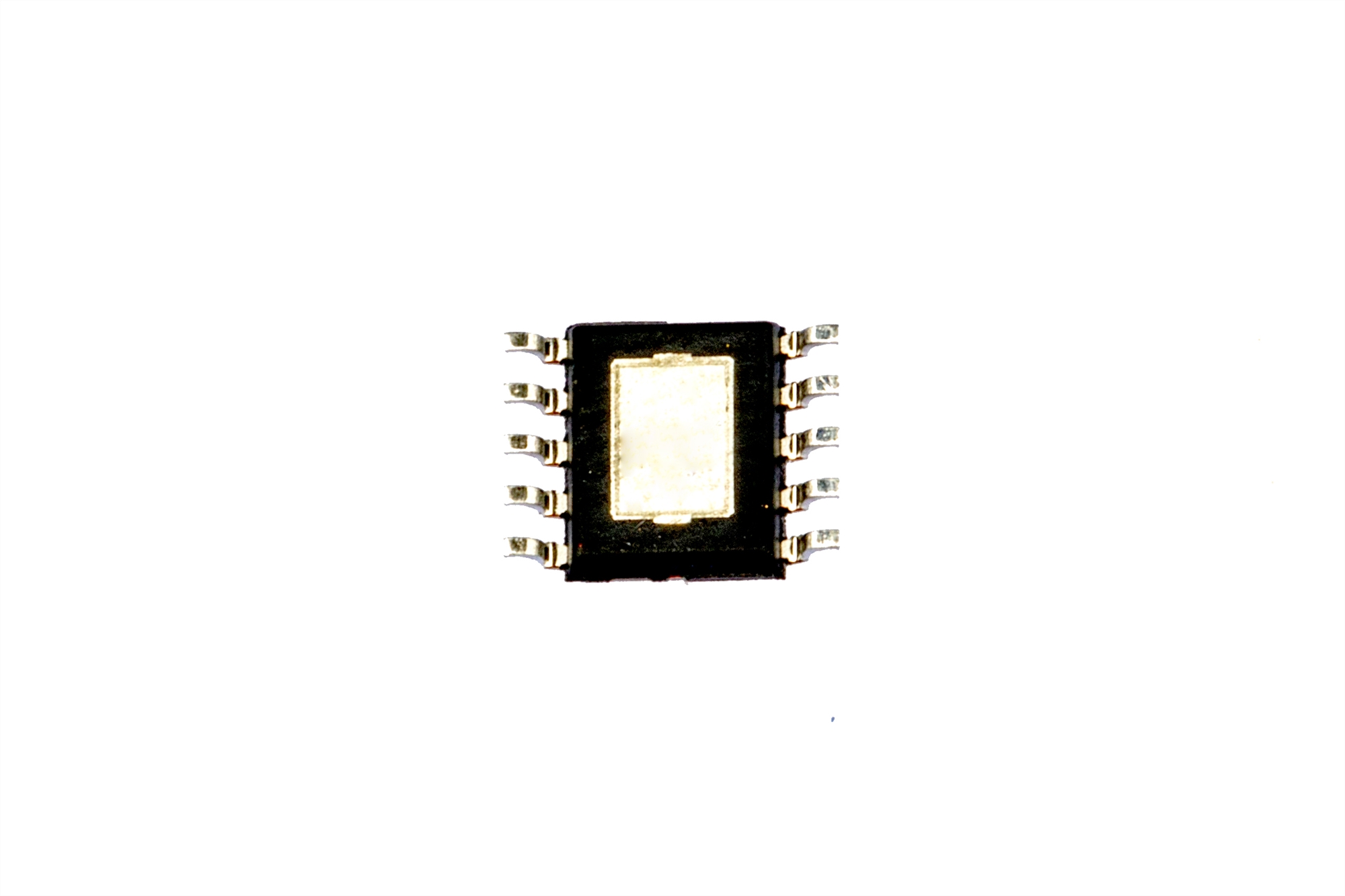

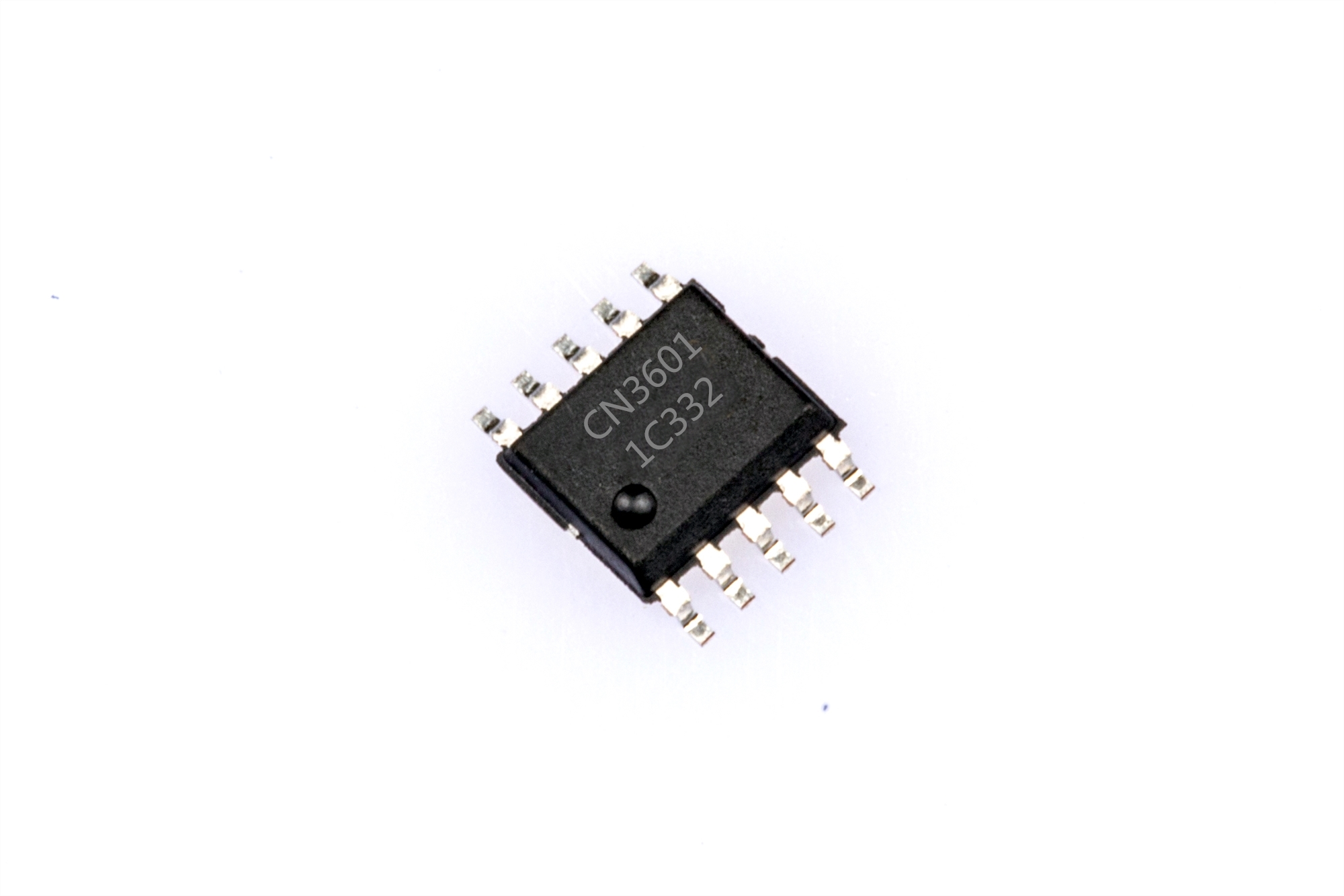

产品展示

产品参数

主要功能:PFM 降压模式单节镍锌电池充电管理集成电路

工作模式:开关式

电池种类:镍锌电池

电池数量:1

输出电压范围:0V-1.9V

输入电压范围:2.7V-6.5V

最大充电电流:1A

工作电流:320uA

太阳能供电:

热调制:过温保护

封装形式:eSSOP10

开关频率:500KHz

内置功率管:


概述:

CN3601是一款固定关断时间的PFM模式降压单节镍锌电池充电管理集成电路。CN3601输入电压范围2.7V6.5V,外部元器件少,应用简单,非常适合单节镍锌电池充电管理应用。

CN3601采用恒流和维持充电模式对单节镍锌电池进行充电。上电以后,CN3601先采用恒流模式对电池充电,当电池电压达到1.9V后,进入维持充电模式,同时启动内部定时器。在维持充电模式,只有定时结束后才进入结束状态。在结束状态,没有电流流入电池。当电池电压下降到再充电阈值以下时,自动进入再充电模式,开始新的充电周期。

CN3601的开关频率可达500KHz,可以使用小外形的电感和电容。

其他功能包括两个漏极开路状态指示输出,电池过压保护,电池过温保护和芯片过温保护等。

CN3601采用10管脚SSOP封装。

应用:

l  独立镍锌电池充电器

l  汽车模型

l  玩具

l  使用5号或7号电池的装置

特点:

l  输入电压范围:2.7V 6.5V

l  工作电流:320uA@VIN=5V

l  开关频率高达500KHz

l  维持充电模式可以保证充满电池

l  可选择的电感电流峰值(ipeak)

l  电池电压达到1.9V后通过定时器结束充电

l  自动再充电功能

l  电池过压保护

l  芯片过温保护

l  电池过温保护

l  两个漏极开路状态指示输出

l  工作环境温度范围:-40 85

l  采用SSOP-10封装

l  产品无铅,满足rohs,不含卤素
